Promis 10 다중주파수 EM 시스템 Multi-frequecy electromagnetic system
– 3성분 Hx, Hy, Hz 데이터 획득
– 다중 주파수 시스템
– 무선 데이터 전송

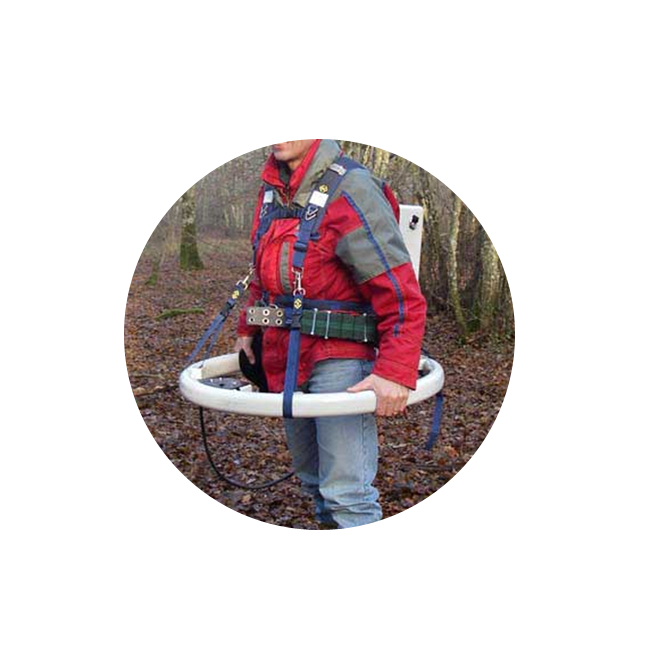

– 기본 루프 외에 옵션 루프 선택 가능(루프: 직경 75cm, 7kg. 옵션 루프: 직경 130cm, 12kg)
– 10개의 주파수 옵션 (110~56,320 Hz)
– 송수신기 간격 범위: 20~400m
– 조작이 간편하고 생산성 향상됨
– 수자원, 환경, 자연재해 관련 연구에 적용 가능
Information
| 모델명 | PROMIS |
|---|---|
| 송신기 사양 | 측정 주파수 범위 : 110 Hz ~ 56 320 Hz (10개 주파수) 자기 모멘트 : 110 Hz에서 360 Am² ~ 56 320 Hz에서 15 Am² (주파수별 상이) |
| 수신기 사양 | 제어 방식 : 마이크로프로세서 제어 동시 측정 채널 : 4채널 (Hx, Hy, Hz 자기장 3성분 및 전류) A/D 변환기 : 16 비트 동적 범위 : 24 비트 해상도 : 1차 자기장 0.01% 노이즈 필터 : 50 Hz 노치 필터 |
| 공통 기능 | 수평 위치 보정 : 2축 경사계 (송수신기 각각) 위치 정보 입력 : GPS 입력 |
| 전원 사양 | 송신기 배터리 : NiMh 배터리 벨트 (10 Ah) 송신기 작동 시간 : 10개 주파수 기준 200회 측정, 3개 주파수 100m 간격 기준 500회 측정 (20°C) 수신기 배터리 : 내장 NiMh 배터리 수신기 작동 시간 : 10개 주파수 기준 900개 데이터 (20°C) |
| 물리적 특성 | 송신기 크기 : 30x20x20 cm 송신기 중량 : 5.8 kg 송신 루프 직경 : 75 cm 송신 루프 중량 : 7 kg 배터리 벨트 중량 : 4 kg 옵션 루프 직경 : 1.3 m (자기 모멘트 2배 증폭용) 옵션 루프 중량 : 12 kg 수신기 크기 : 30x15x20 cm 수신기 중량 : 5 kg 자기 센서 크기 : 20x20x20 cm 자기 센서 중량 : 2.6 kg |
| 데이터 처리 및 저장 | 측정 방식 : 디지털 동기 감지 필터링 : 고조파 디지털 필터링, 노이즈 데이터 처리 저장 용량 : 20,000회 측정 데이터 저장 항목 : 자기장 3성분(Hx, Hy, Hz)의 동상 및 위상차, 표준 편차, 송수신기 기울기 각도, 배터리 잔량, 온도, GPS 데이터 |
| 환경 사양 | 작동 온도 범위 : -20°C ~ +70°C |
| 케이블 사양 | 케이블 길이 : 20, 50, 100, 200, 400 m (주문 요청 시 기타 길이 가능) |
| 사용자 인터페이스 | 디스플레이 : 12 cm 대각선 그래픽 디스플레이 키보드 : 16키 키보드 송신기 작동 상태 표시 : 녹색 및 적색 LED (측정 시작/종료) |
| 특징 | 전도성 지하 구조물 탐지용 헬렘(HLEM) 방식 전자기 시스템 송수신기 간격 및 주파수 조절 기반 투과 깊이 제어 수직 및 두 가지 수평 자기장 성분 측정 기능 지하 구조물의 주향(strike) 방향 정보 분석 자동화된 측정 프로세스 지원 및 현장 생산성 향상 수신기 자동 주파수 측정, 경사계, GPS 연동 기능 |
| 판매단위 | 1EA (센서) |
| A/S안내 | 본 제품은 구매일로부터 1년간 무상수리가 가능합니다. A/S가 필요한 경우, C&H,Inc 고객센터(02-501-3869)로 문의하시기 바랍니다. |
