지구물리탐사 Multichannel Anaysis of Surface Wave MASW 표면파 탐사전단파 속도(Vs) 분석을 위한
지반의 전단파 속도 구조를 파악하고 싶으신가요? MASW(Multichannel Analysis of Surface Waves)는 지표에서 관측한 표면파의 분산 특성을 분석해 지반의 깊이에 따른 전단파 속도(Vs) 분포를 추정하는 비파괴 탄성파 탐사 기법입니다. C&H는 MASW 자료 취득을 위한 계측 장비와 분석 소프트웨어를 소개하고, 조사 목적과 현장 여건에 맞는 시스템 구성 및 장비 활용을 상담합니다. 01. MASW란 무엇인가?MASW(다중채널 표면파 탐사)는 여러 수진기에서 기록한 표면파 자료를 이용해 주파수에 따른 위상속도 변화를 분석하고, 이를 역산하여 지반의 전단파 속도(Vs) 구조를 추정하는 비파괴 탄성파 탐사 방법입니다. 표면파의 분산 특성은 지반의 강성 및 층상 구조와 관련되므로, MASW는 지반공학적 조사와 지반 특성 평가에 활용됩니다. MASW로 확인할 수 있는 정보
※ MASW 결과는 역산 모델과 측정 조건에 영향을 받습니다. 해석 결과를 단독으로 확정적인 지층 경계나 지반 물성으로 간주하기보다, 필요에 따라 시추 및 기존 조사 자료와 함께 검토하는 것이 좋습니다. 02. MASW 탐사의 원리와 진행 절차표면파는 주파수에 따라 탐사에 기여하는 깊이가 달라질 수 있습니다. MASW는 여러 수진기로 취득한 파형에서 분산곡선을 추출하고, 적절한 초기 모델과 역산 조건을 설정해 Vs 구조를 추정합니다.

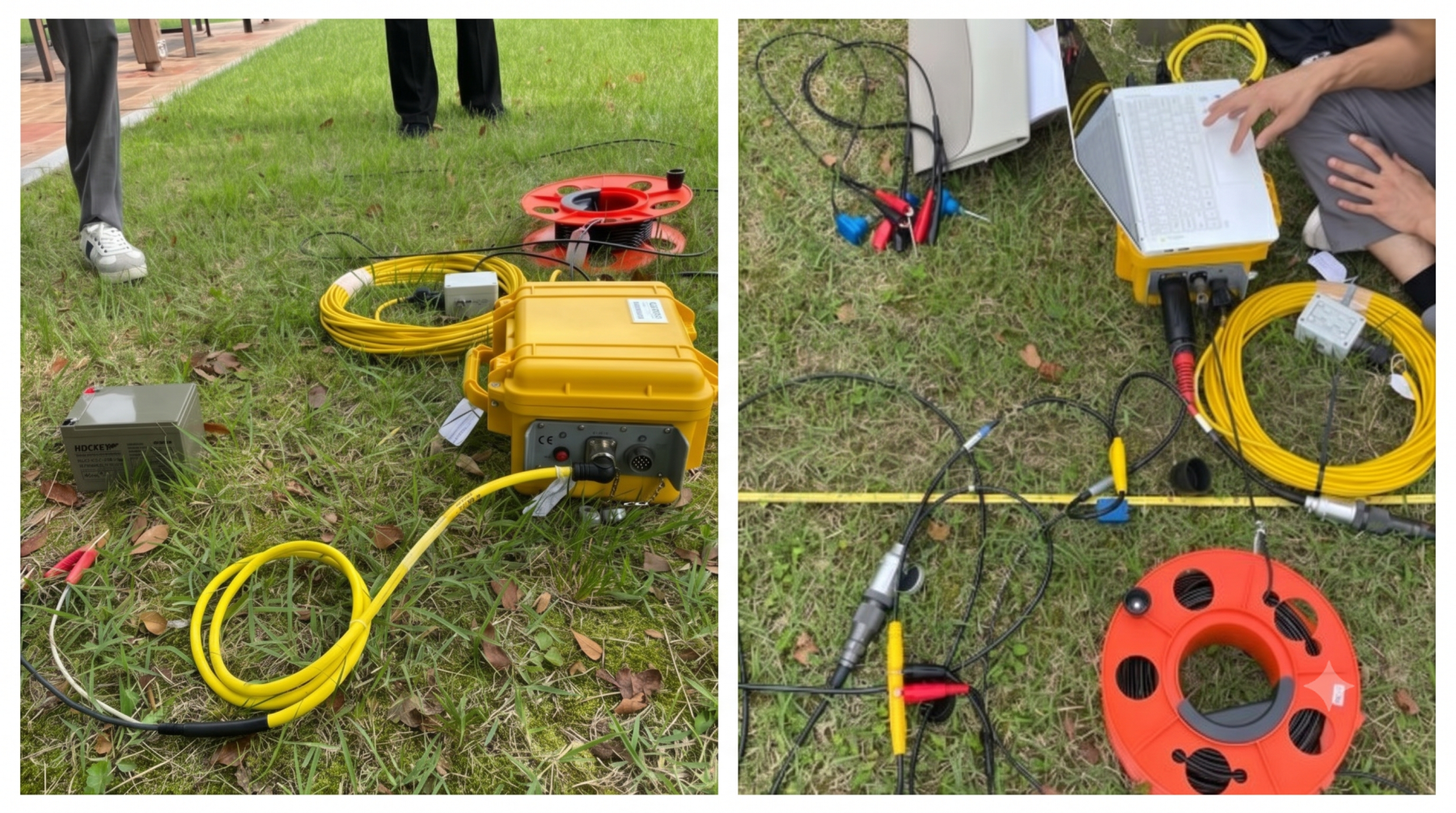

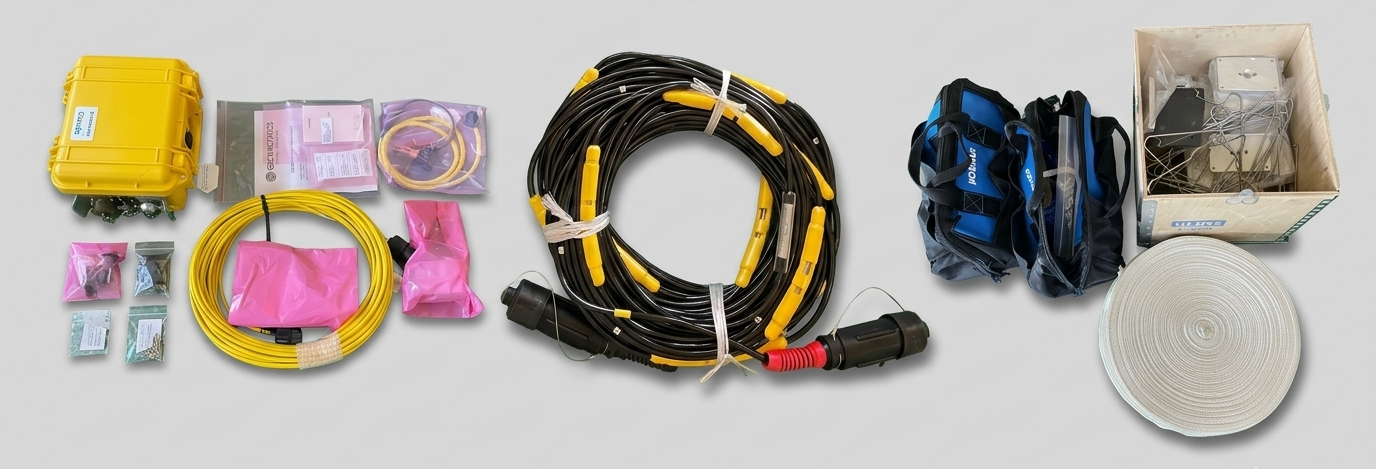

STEP 01. 조사 목적 및 측선 계획목표 심도, 현장 접근성, 지표 상태, 예상 지반 조건을 고려해 측선과 수진기 배열을 검토합니다. STEP 02. 장비 설치 및 자료 취득수진기와 기록 장치를 배치하고 현장 조건에 맞는 진원으로 표면파 자료를 취득합니다. STEP 03. 분산 이미지 및 분산곡선 분석기록된 파형을 처리하여 주파수별 위상속도 특성을 분석하고 해석에 사용할 분산곡선을 선정합니다. STEP 04. 역산 및 Vs 모델 도출분산곡선을 바탕으로 지반의 깊이별 전단파 속도 모델을 추정합니다. STEP 05. 결과 검토 및 활용측정 품질, 역산 적합도, 현장 조건 등을 검토하고 조사 목적에 맞춰 결과를 해석합니다. 03. MASW는 어디에 활용할 수 있을까?MASW 탐사는 지반의 전단파 속도 구조를 파악하여 다양한 지반공학적 조사와 평가에 필요한 기초 자료를 제공합니다. 01 | 지반 특성 조사지반의 Vs 분포를 추정하여 지반의 강성 변화와 층상 특성을 검토합니다. 02 | 지반공학적 평가지반 분류 및 동적 특성 평가 등에 필요한 기초 자료를 확보합니다. 구체적인 설계 적용은 해당 기준과 조사 요건에 따라 검토해야 합니다. 03 | 측선별 지반 변화 파악현장 여건과 조사 설계가 허용하는 범위에서 횡방향 속도 변화 등을 해석합니다. 04 | 기존 조사자료 보완시추 및 다른 물리탐사 자료와 비교하여 해석의 신뢰성을 높이는 데 활용할 수 있습니다. 04. MASW 탐사 장비 구성MASW 시스템은 자료 취득 장치, 수진기, 연결 케이블, 측선 구성 장비, 진원 및 분석 소프트웨어 등으로 구성됩니다. 실제 필요한 채널 수와 장비 조합은 조사 목적 및 현장 조건에 따라 달라집니다.

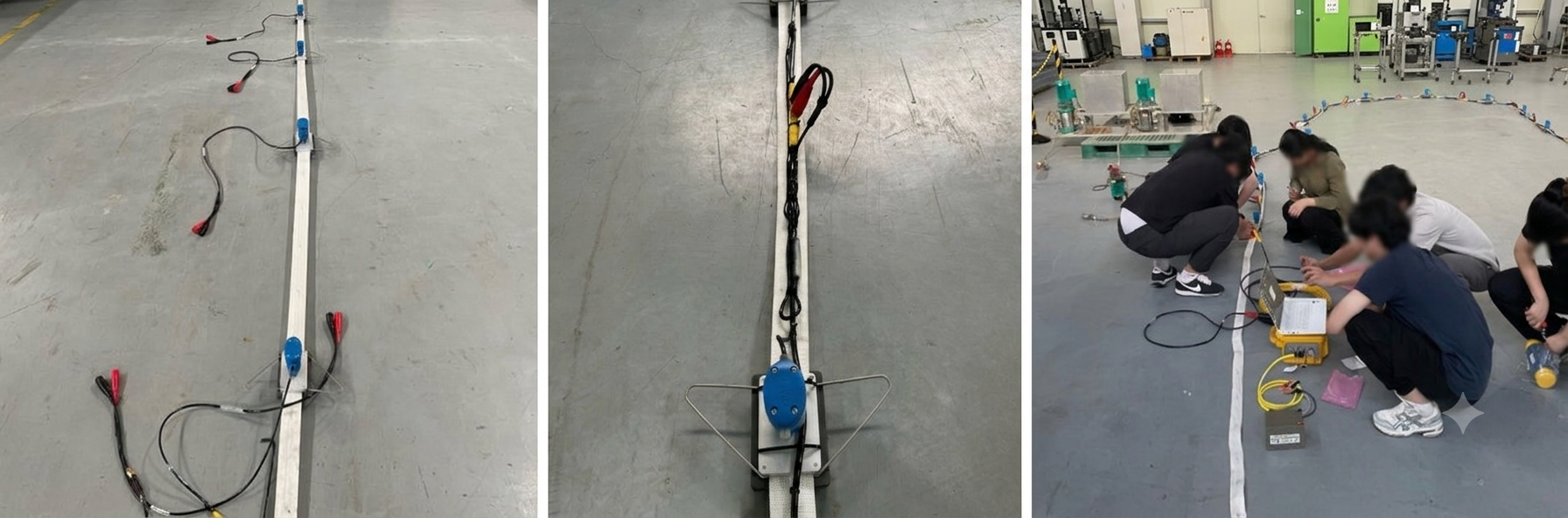

Geode 지진계여러 수진기에서 들어오는 탄성파 신호를 기록하는 다채널 자료 취득 장치입니다. 적용 구성과 세부 사양은 선택 모델에 따라 확인이 필요합니다. Land Streamer수진기를 일정한 간격으로 배치하고 현장에서 측선을 이동하며 자료를 취득할 때 활용할 수 있는 구성 장비입니다. 지표 조건과 조사 방식에 적합한지 검토해야 합니다.

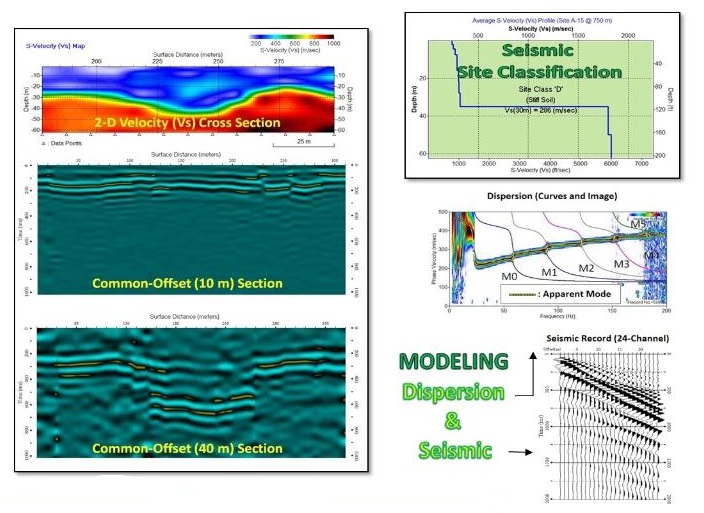

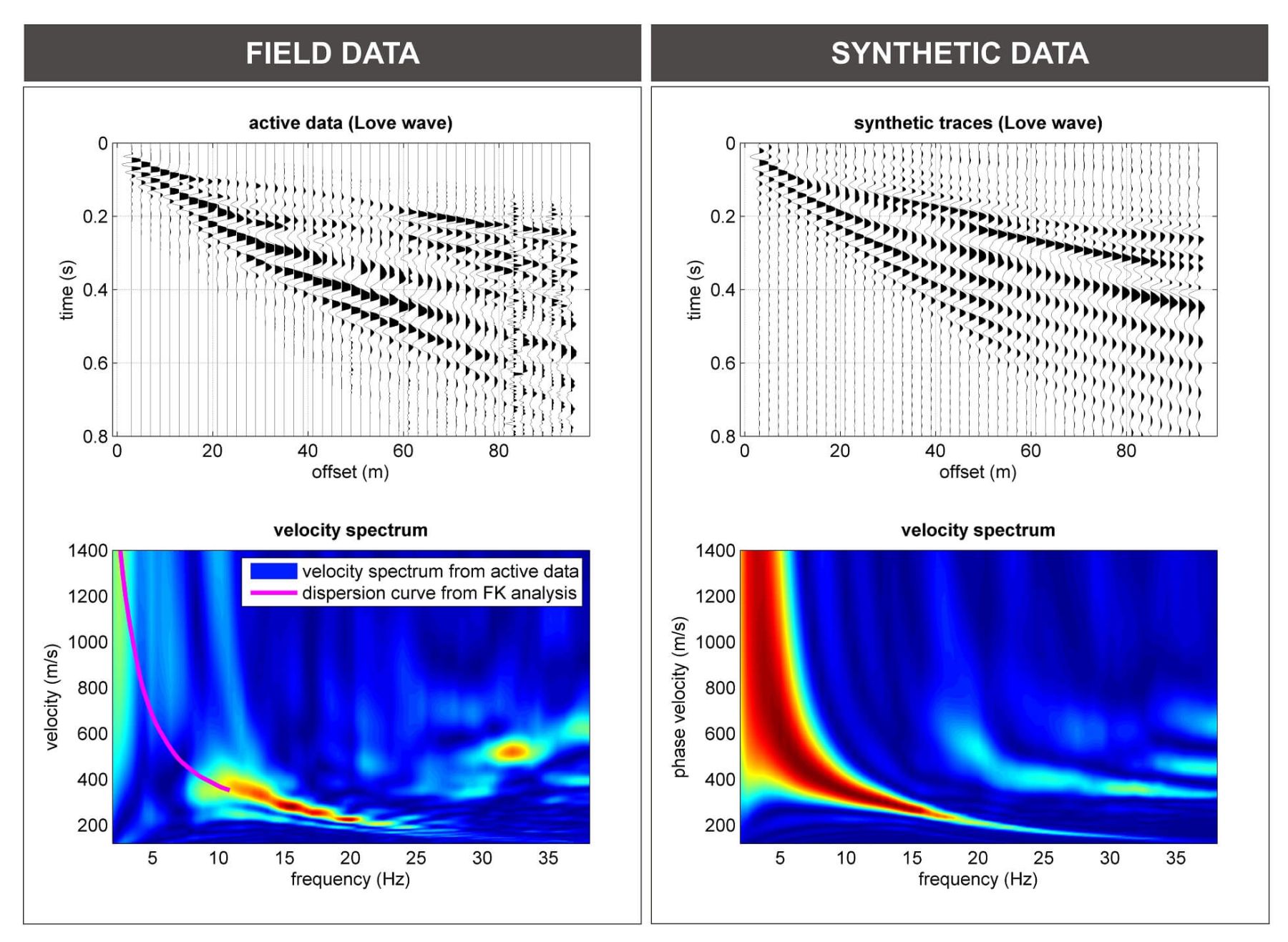

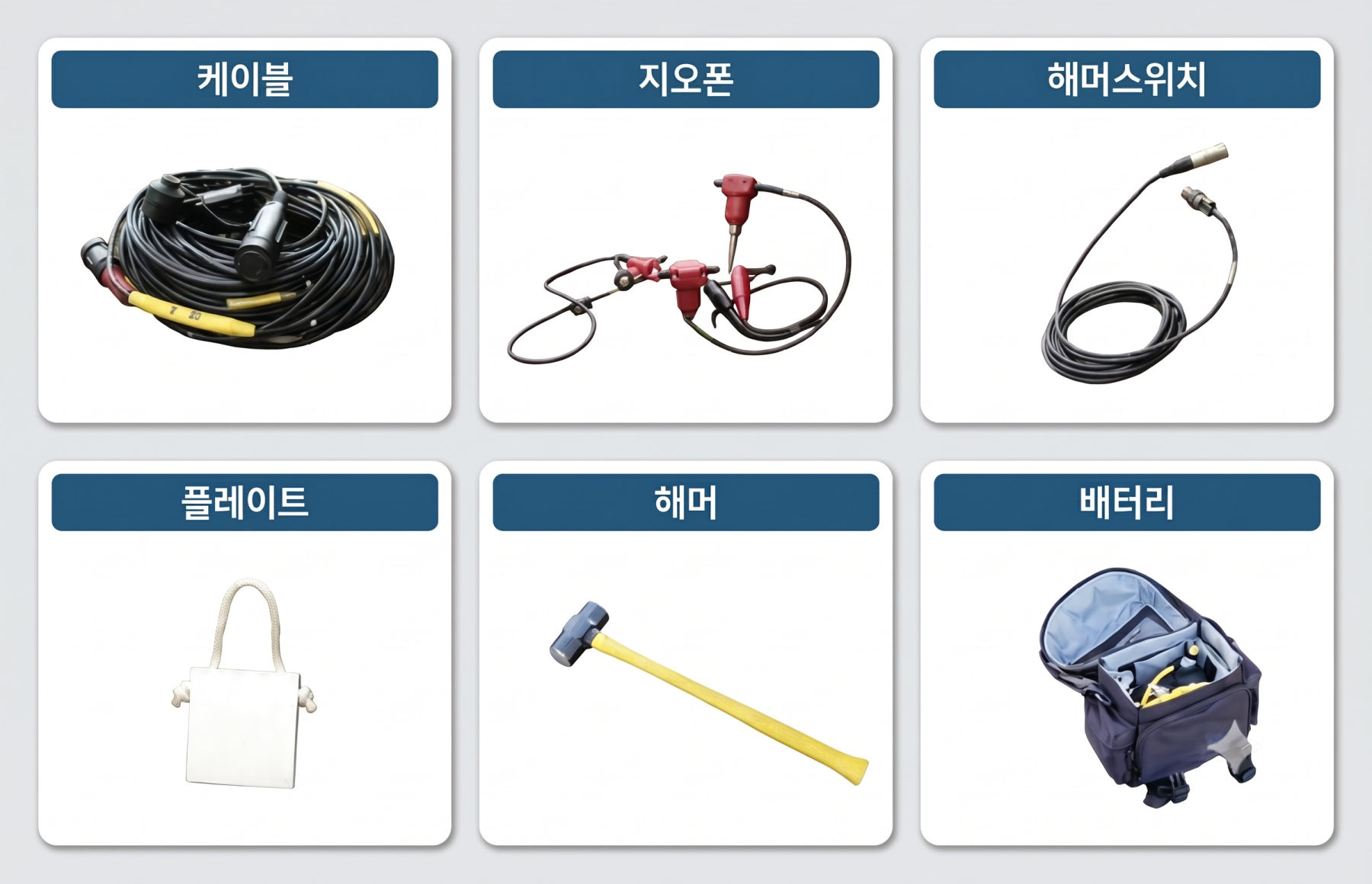

수진기(Geophone) 및 부속품표면파 신호를 감지하는 수진기와 케이블, 연결 부속품 등으로 구성됩니다. 수진기 특성, 간격, 배열 길이는 취득 자료의 주파수 대역과 해석 범위에 영향을 줍니다. 진원 및 현장 운영 장비조사 목적과 환경에 적합한 진원을 선정하고 기록 품질을 확인하며 측정을 수행합니다. 장비 선정 시 확인할 사항 목표 조사 심도, 측선 길이와 접근성, 수진기 배열, 예상 지반 조건, 취득·분석 작업 흐름, 기존 보유 장비와의 호환성 등을 함께 검토해야 합니다. 05. 데이터 분석 소프트웨어MASW 탐사에서 취득한 자료는 분석 소프트웨어를 통해 분산 특성을 분석하고 전단파 속도 모델을 추정하는 데 활용됩니다. |
|
