뿌리 조사를 위한 다양한 솔루션

뿌리 조사의 중요성과 그 방법

​

식물의 생육 상태를 평가하거나 수목의 건강을 진단하기 위해서는,

지상의 줄기와 잎을 모니터링하는 것도 중요하지만, 지하부의 뿌리 상태를 정확히 파악하는 것 역시 필수적입니다.

뿌리는 수분과 양분의 흡수뿐 아니라 지지 역할을 담당하며, 특히 수목의 안정성이나 작물 생육의 균일성은 뿌리 분포와 밀접한 관계가 있습니다.

그러나 줄기, 잎과는 달리 땅 속에 존재하기 때문에 직접적인 관찰이 어렵습니다. 이를 위해 다양한 샘플링 및 비파괴 측정 기술이 개발되어 왔습니다.

******************************

뿌리 조사 솔루션

​1) 루트 오거

2) 뿌리 샘플링 박스

3) 뿌리 스캐너

4) 뿌리 레이다

******************************

1) 루트 오거

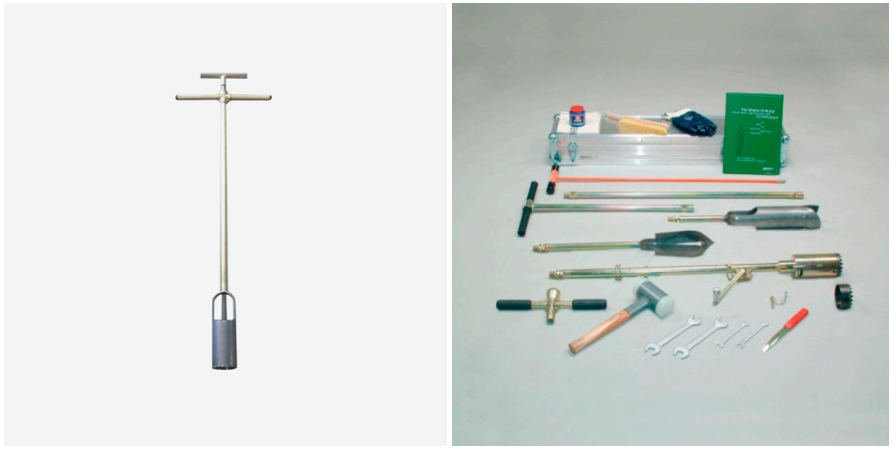

루트 오거는 토양 시료 채취 장비 중 뿌리 조사를 위한 오거로 최대 1미터까지 불교란시료채취가 가능합니다.

크라운 커터 일체형으로 부드러운 토양에서 사용할 수 있습니다.

Eijkelkamp사의 루트오거는 스테인리스스틸 재질로 내구성이 뛰어나고, 길이 15cm, 직경 8cm의 토양을 뿌리와 함께 750ml 샘플링할 수 있습니다.

제품 페이지 >>

사용법 영상으로 확인>>

2) 뿌리 샘플링박스

식물의 뿌리를 관찰할 수 있도록 한쪽 면이 투명한 박스에서 식물을 기른 후에, 자라난 뿌리를 분석하기 위해 사용하는 툴입니다.

씨앤에치아이앤씨에서는 사용자의 용도에 맞게 선택하실 수 있도록 2가지 뿌리 샘플링 박스를 취급하고 있습니다.

영상으로 보기>>

Rhizobox 제품 페이지 >>

DIK-7500 제품 페이지 >>

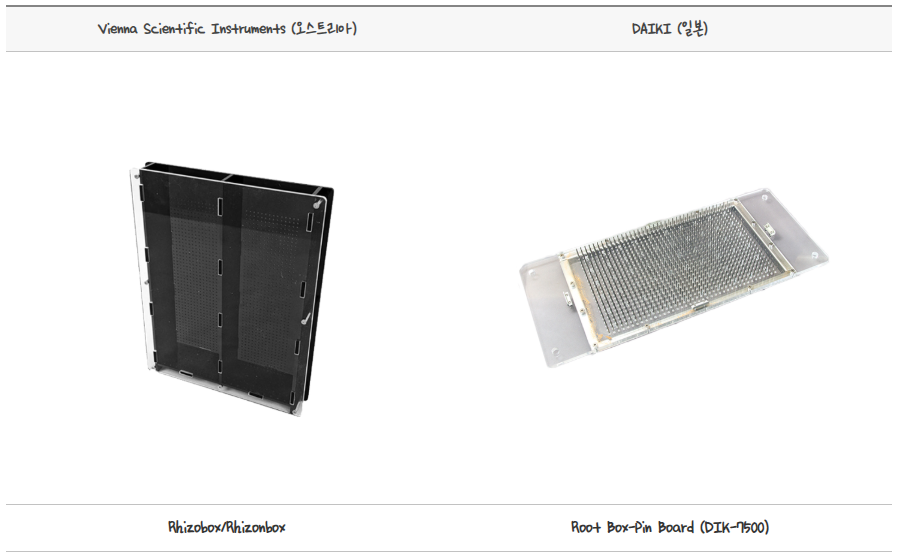

먼저, 오스트리아의 Vienna Scientific Instruments사의 Rhizobox는 근권 관찰에 용이하도록 한쪽면이 투명하고,

연구 목적에 따라 다양한 사이즈와 형태로 커스텀이 가능하다는 것이 가장 큰 특징입니다.

랙, 광차단패널, 조작스탠드 등 다양한 액세서리를 지원하고 있어 원하는 연구에 맞게 세팅이 쉬운 편입니다.

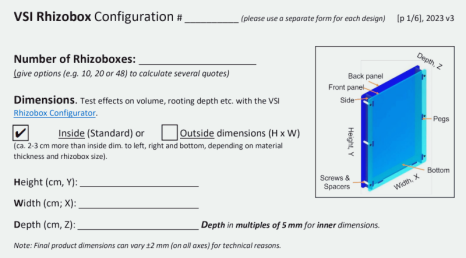

커스텀 제작을 위한 양식을 작성해 주문할 수 있습니다.

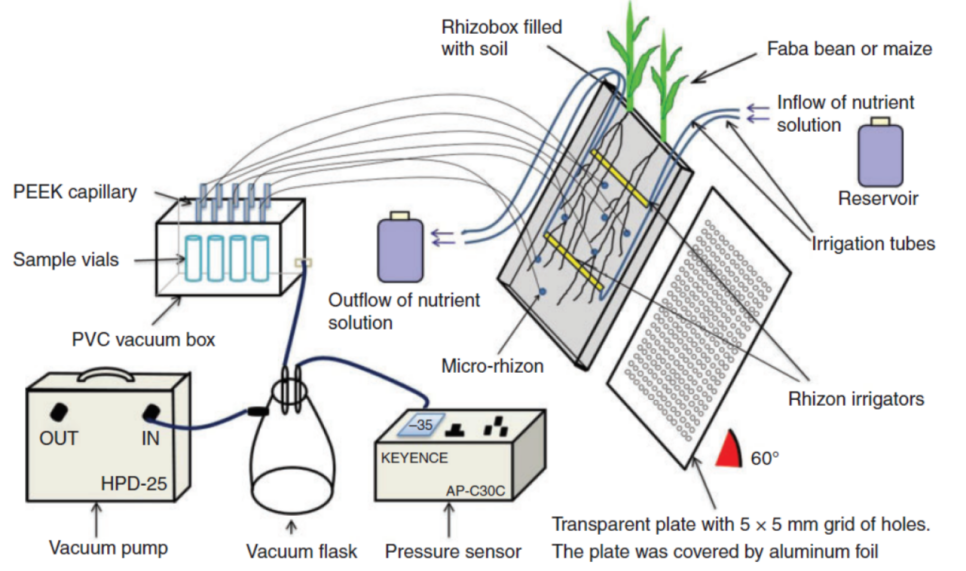

세척 및 보관이 간편해서 반복 실험이 가능합니다. 위와 같이 세팅하여 토양수분샘플링을 위한 Rhizonbox로 이용할 수 있습니다.

자세한 내용은 홈페이지의 제품페이지를 참고 바랍니다.

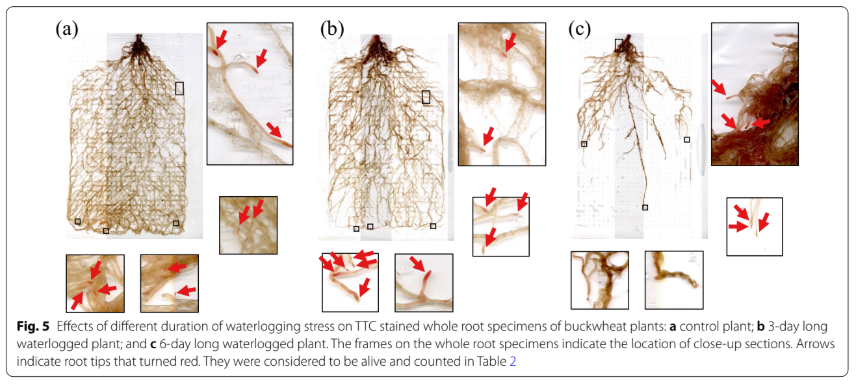

​일본 DAIKI사 DIK-7500은 뿌리 연구에서 사용하는 대표적인 뿌리샘플링박스로, 핀보드가 있어 흙을 세척하고 뿌리만을 스캔하기에 용이합니다.

실제 뿌리 연구를 하는 많은 연구자들은 흙이 있는 상태에서 스캔하면 소프트웨어에서 뿌리 만을 인식하지 못하는 경우가 종종 발생한다고 합니다.

다른 연구와 마찬가지로 뿌리 연구 역시 전용 소프트웨어가 다양하게 출시되어 쉽고 빠른 분석을 돕습니다.

아래에서 뿌리 샘플을 어떻게 스캔하고 분석하는지 자세히 살펴보겠습니다.

3) 뿌리 스캐너

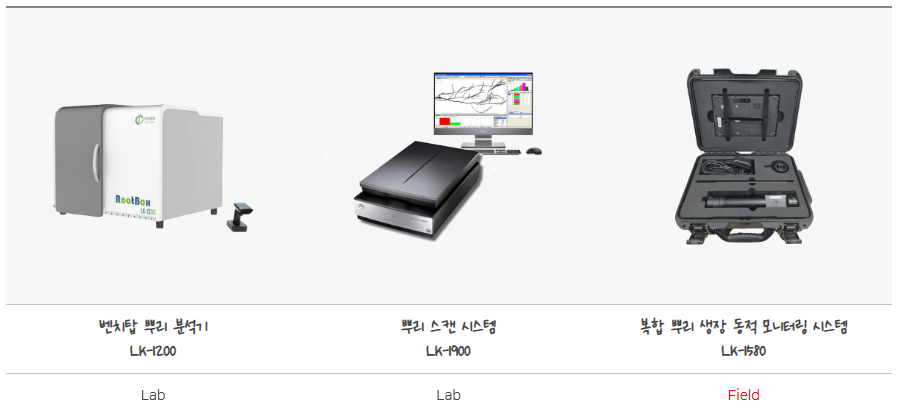

위 3개 제품은 모두 Eco-Mind사 제품으로 뿌리를 스캔하는 장비이지만, 그 사용처가 다릅니다.

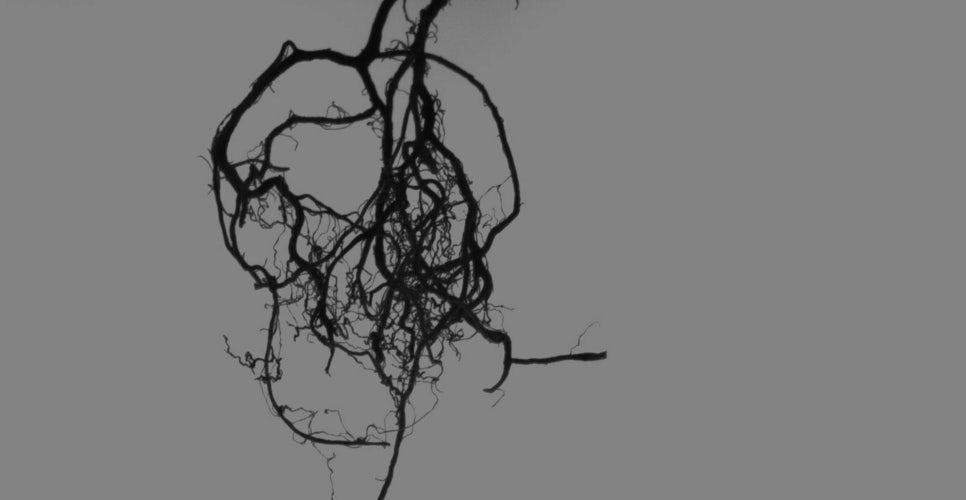

LK-1200와 LK-1900은 뿌리 샘플링박스에서 샘플링한 뿌리를 실험실에서 스캔하여 뿌리의 분포, 굵기, 길이, 생육 상태를 정략적으로 분석하는 반면,

LK-1580은 현장에서 근권부 근처에 투명한 관을 설치하고 스캐너를 삽입해 현장에서 In-Situ로 측정하는 방식입니다.

벤치탑 뿌리 분석기 제품 페이지 >>

뿌리 스캔 시스템 제품 페이지 >>

복합 뿌리 생장 동적 모니터링 시스템 제품 페이지 >>

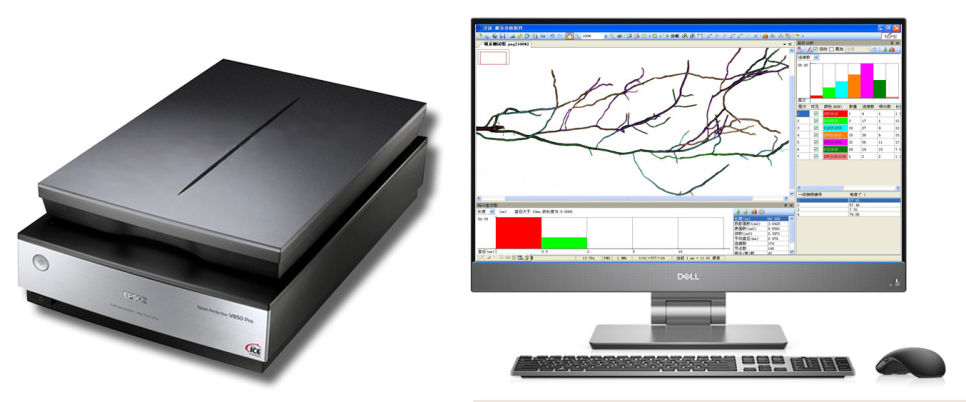

LK-1200 벤치탑 뿌리 분석 장비는 단순 스캐너에 비해 3D 분석까지도 가능한 고성능 분석기입니다.

형광 이미지를 이용하면 뿌리의 생육이 불안정한지까지도 확인할 수 있다고 합니다.

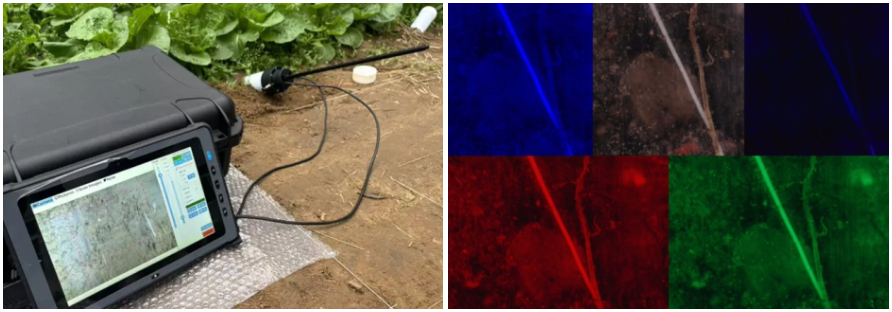

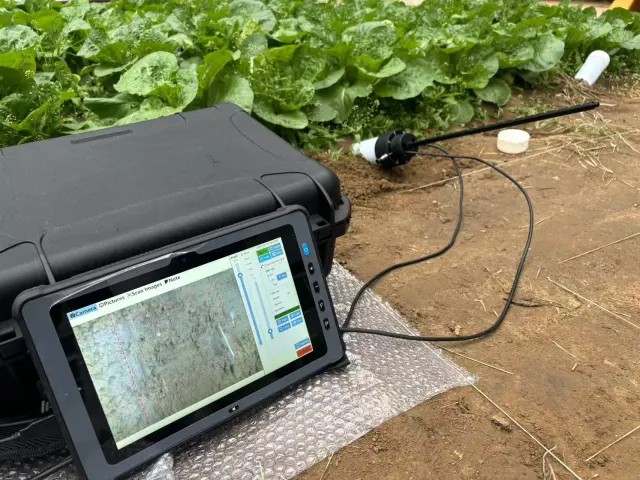

현장 조건에서 바로 뿌리 스캔이 가능한 혁신적인 뿌리 스캔 시스템입니다.

듀얼 모드 모니터링으로 미세한 뿌리 구조부터 넓은 영역의 파노라마 촬영까지 지원합니다.

머신러닝 기반의 자동 분석 시스템으로 효율적인 데이터 처리가 가능하기 때문에 현장에서도 어려움 없이 뿌리의 생육을 확인하실 수 있습니다.

씨앤에치아이앤씨에서는 위 세 장비 외에도 훨씬 많은 뿌리 스캔 장비를 취급 중이며,

자세한 연구 목적과 예산 등을 말씀해주시면 적합한 뿌리 스캐너를 제안드리고 있습니다.

[lab]

PS-100 3D multispectral plant phenotype scanner

LK-1810 High-troughput mobile measurement system for plant root phenotypes

LK-1820 In-situ Dynamic phenotype monitoring system for plant stomata

LK-1200 Pro Benchtop 3D root analyzer

LK-1200 Benchtop root analyzer

LK-1900 Root scanner

​

[field]

LK-1100 portable multispectral root analyzer

LK-1300 Pot root anlalyzer

LK-1400 In-Situ multispectral root analyzer

LK-1580 Composite root growth dynamic monitoring system

4) 뿌리 레이다

지금까지의 장비들이 비교적 작은 식물의 뿌리 연구를 위한 솔루션이었다면, 큰 나무의 뿌리는 어떤 방식으로 조사할까요?

나무의 뿌리는 대표적인 비파괴 탐사 기술 중 하나인 GPR 기술(Grond penetrating Radar)을 이용합니다.

나무를 중심으로 원을 그리며 GPR 탐사를 수행하고 나무 아래 뿌리가 어떻게 뻗어있는지를 조사합니다.

위 사진은 씨앤에치아이앤씨에서 직접 정이품송에서 뿌리 레이다로 테스트를 진행하는 모습입니다.

제품 페이지 >>

뿌리 레이다에 대한 자세한 내용은 블로그를 확인하세요.

특히 나무의 뿌리는 건강 평가뿐 아니라, 나무가 쓰러지는 전도 위험성 평가에도 유용합니다.

뿌리의 지지도가 나무가 쓰러지는데 큰 영향을 끼치게 때문입니다.

뿌리 레이다로 확보한 데이터와 다른 조사 자료와 비교했을 때 비슷한 분포를 보이며, 꽤 높은 신뢰도를 보여주는 것을 직접 확인했습니다.

​

토양 속 뿌리 구조를 파악하는 일은 식물 생리 연구, 산림 관리, 도시 수목 안정성 평가 등 다양한 분야에서 핵심적인 역할을 합니다.

토양과 뿌리를 함께 쉽게 샘플링할 수 있는 루트 오거, 뿌리 샘플링을 위한 루트샘플링박스, 뿌리 스캐너와 소프트웨어를 통한 정량적인 뿌리 분석 시스템,

GPR 기술을 이용한 뿌리 레이더까지 씨앤에치아이앤씨에서는 연구에 필요한 모든 솔루션을 소개드리고 있습니다.

자세한 내용이 궁금하시다면 언제든 문의주세요.
